どうも、コゴロウです

前回に引き続き「動くボルト」「シャコってできるボルトハンドル」に向けて進めていきます

時は遡って打ち合わせのときのことです
居酒屋でお酒もすすみ、AR18に対する思いの丈をぶつけてくる おっさんがそこにはいました


おっさん：「シャコりたいんだ！」

コゴロウ：「…えっ!? なに?」

おっさん：「だから、シャコってしたいの！」

コゴロウ：「…あ、コッキングね」


よくよく聞いてみるとおっさん、
ボルトハンドルがブローバックで動くさまもそうだけど
どうやら、コッキングするのをやりたくてしょうがないらしい…


今作はユニット移植とか　カブセモノと言われるやり方で、悩みどころがありました

そして、念のため訊いてみました


コゴロウ「ありえない所にネジとかピンとかあってもいい？」

おっさん「シャコれるなら…」


作り手側としては、それでハードルがかなり下げられるんですよ

と言ってもGHKメカのボルトをいかにAR18風にするか、動かして遊ぶものなのでどう対処するか・・・・・

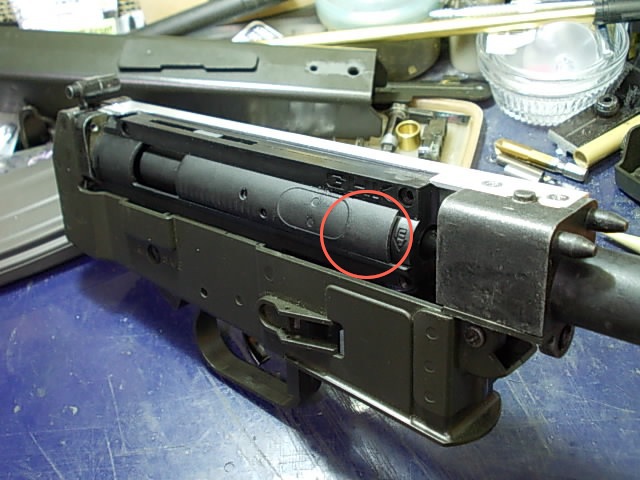

赤丸で囲った、ボルト前方部分の肉厚が2mmくらいしかないんですね(状況がわかりやすい写真を撮り忘れました)
そこにコッキングハンドルを接合できれば良いんですが、何ぶん2mm厚のジンク部品ですし・・・どうしたものか・・・

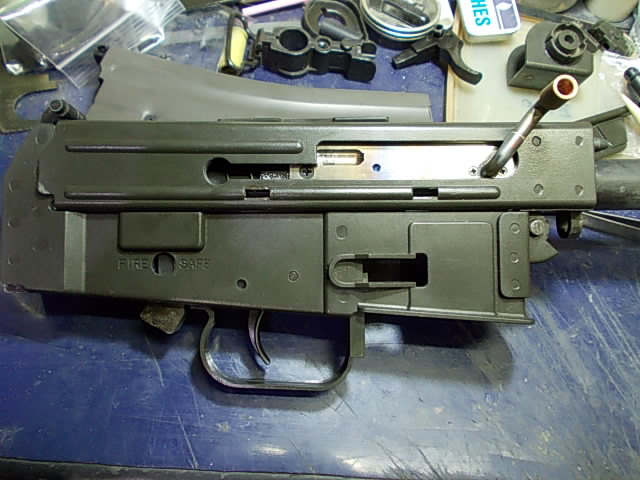

で、こうしました(仮組み)



ボルト本体に見立てた部分はフラットバーで製作→そのフラットバーへコッキングハンドルをロウ付け→
GHKボルトへはネジ留めとしました

造作や構成の賛否はあるにせよ、今回の場合、いかにコッキングハンドルをGHKボルトに接合させるかということなんだと思うんですよ
まぁ、もっと良い方法はあると思いますし、ありえない所にネジがあるんですけどね・・・


動くボルトになってリアルさ　「増」
しかしネジが魅力を　「減」 (当社比)


みたいな感じですかね？？？
せめてプラスネジをキャップスクリューにすべきですね(それは追々ということで)


ボルトハンドルがこれまた・・・・丸棒でできたクランク状の金物ってないんですね(ホームセンターと100均をはしごしたんですが)
網棚の部品とかタオル掛けが良さげだったんですが、線が細くてイマイチ

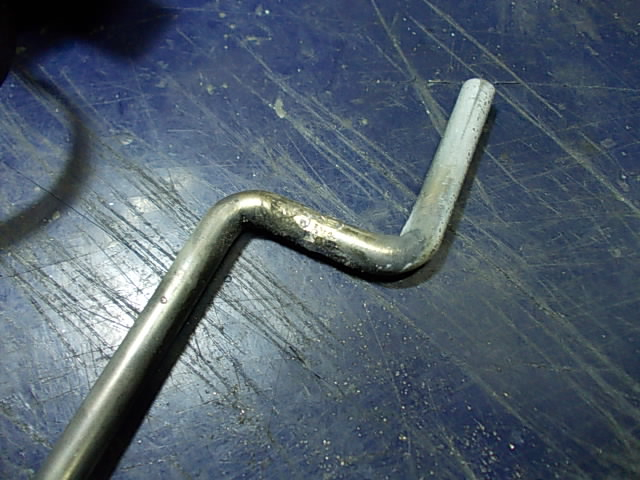

そこで、適当な金物を



切って、ロウ付けして

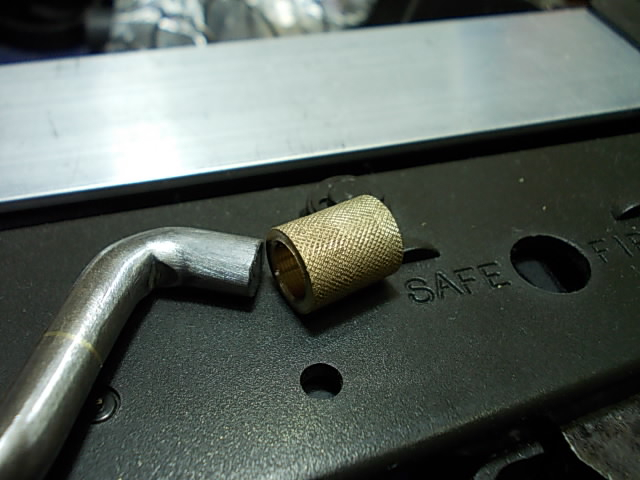

指掛け部分は真鍮にローレット(ローレット駒がこのピッチしかないのでこれで許してもらうとして)をいれて

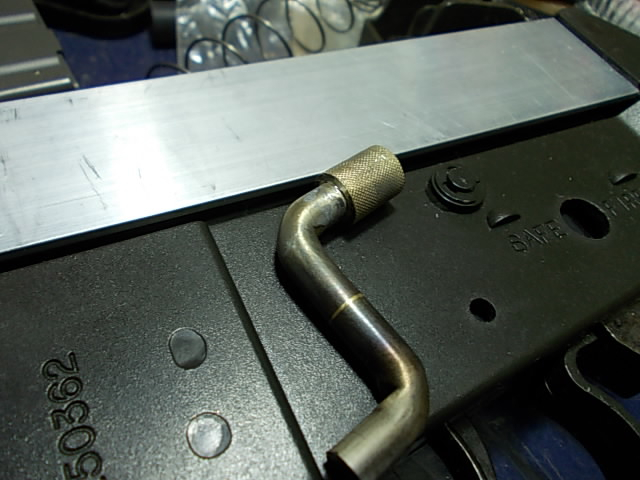

ロウ付け



フラットバーにはそれらしくモールドというか凹みをいれて
ハンドルをロウ付け
これで天使のチカラをもってしてもとれることはないでしょう！





さて、あとはロアレシーバーを・・・

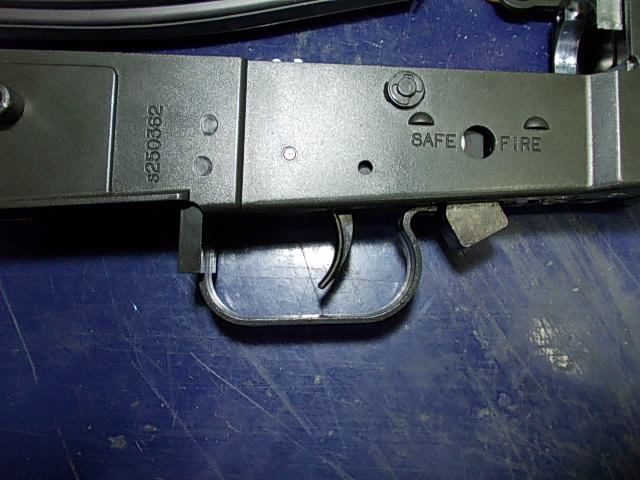

んー、セレクターとトリガーがちょっと・・・
セレクターは7mmくらい(だったかな？)ズレるんですけど、ここはシンプルに移動します
（移動させない案もあったんですが寸法的にキビシいので見送り）

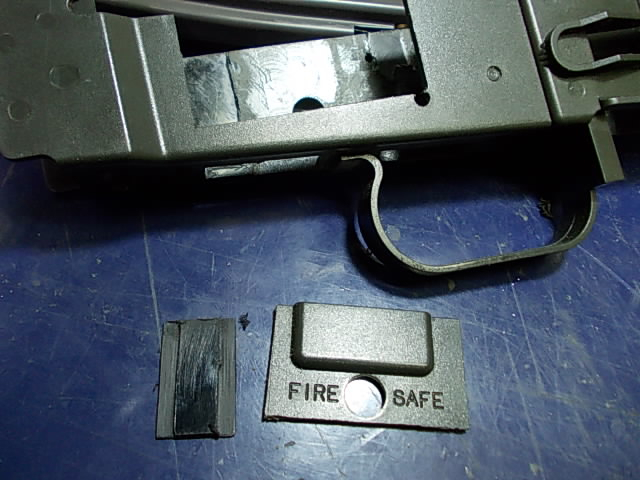

穴だけの移動でなく



出っ張りごとお引越ししてもらいます(左側も同じ要領)
これは正解で(と、思う)、再刻印しなくて済みますし、位置関係ごとズレるのでパッと見、移動がわからないです
サフとペーパーで継ぎ目を消します

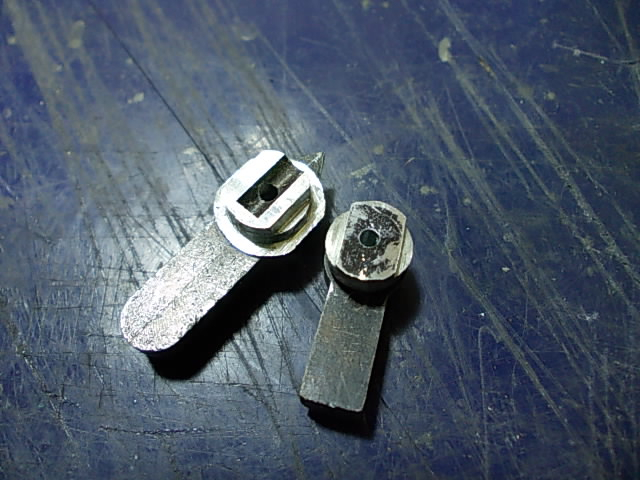

セレクターは段差で空転しないように噛み合わせます
（相手部品にもフライスで凹みをいれます）




トリガーは位置を出して２本のネジで留めます



マガジンのマガジンキャッチとの嵌合部分をフライスでサクッと

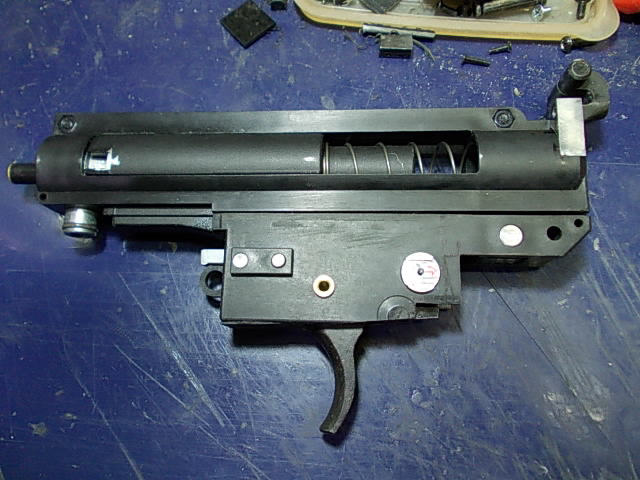

GHKユニットは最終的にはこんな感じに(右側を撮ればよかった・・・orz)




あとは仮組して作動の確認と塗装です

おっさんのシャコれる夢は叶うのか!?

完成編へつづく・・・
